KF係列減速機的外形和安裝尺寸中的的單獨的KAF係列減速機詳解，詳細介紹KF係列減速機的外形和安裝尺寸。

KF 係 列 減速機為K係列斜齒輪螺旋錐減 速機中的一種。其下又有多種種類的減速機 ：

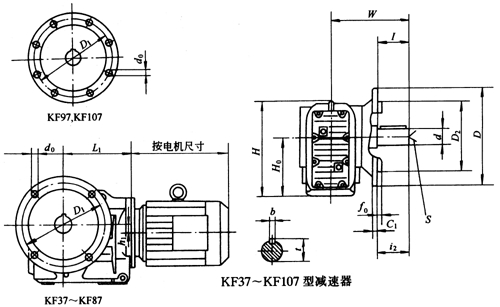

KF37、KF47、KF67、KF77、KF87、KF97、KF107 係列螺旋錐齒 輪減速機 外形:


型號

D

C1

H

D1

f0

H0

i2

W

L1

S

t

d0

I

b

h1

D2

（h7）

d

KF37

160

10

165

130

3.5

100

50

134

198

M10

28

4-ø9

50

8

7

110

25k6

KF47

200

12

186

165

3.5

112

60

160

238

M10

33

4-ø9

60

8

6.3

130

30k6

KF67

250

15

228

215

4

140

80

193

251

M16

43

4-ø13.5

80

12

20

180

40k6

KF77

300

16

288

265

4

180

100

242

296

M16

53.5

4-ø13.5

100

14

31.3

230

50k6

KF87

350

18

340

300

5

212

120

270

352

M20

64

4-ø18

120

18

25.9

250

60m6

KF97

450

22

414

400

5

265

140

332

262

M20

74.5

8-ø18

140

20

32.3

350

70m6

KF107

450

22

505

400

5

315

170

386

448

M24

95

8-ø18

170

25

53.5

350

90m6

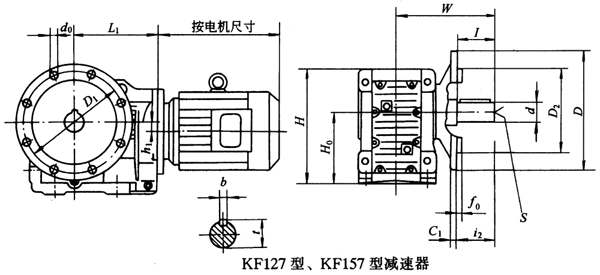

KF127 、KF157係列螺旋錐齒輪減速機外形及安裝尺寸（Q/ZTB 06-2001）


KF37 ～KF107型減速器主要尺寸 /mm

型號

D

C1

H

D1

f0

H0

i2

W

L1

S

b

t

d0

I

h1

D2

（h7）

d

（m6）

KF127

550

25

592

500

5

375

210

466

490

M24

28

116

8-ø18

210

57.2

450

110

KF157

660

28

705

600

6

450

210

520

536

M24

32

127

8-ø22

210

77

550

120
